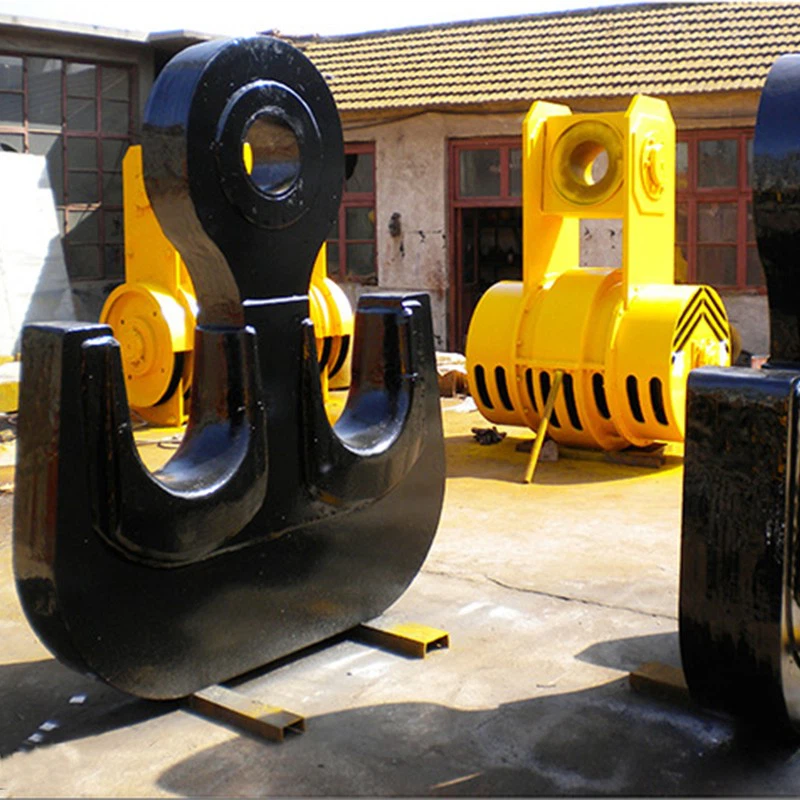

Dupla daruhorog
Termék Bevezetés
A kettős daruhorog, amelyet gyakran ramshornhornak neveznek, erős és erősen használt alkatrész a daruhorogrendszerekben. A kiegyensúlyozott és nagy kapacitású emelési feladatokra tervezett kiemelkedik az egyetlen torokhorgból. Kettős torokszerkezete kiemelkedik a terhelések egyenletesebb eloszlásában és az emelési szimmetria fenntartásában, ezáltal elsődleges választás a hosszú, terjedelmes vagy kiegyensúlyozatlan terhelések kezelésére a kihívást jelentő ipari környezetben.
Ez a horog egy nehézkes darukban, például híddarukban, hajógyár -portáldarukban és lánctalpas darukban. Megbízhatóságot kínál a műveleteknél, amelyek fokozott stabilitást, erősséget és tartalék képességeket igényelnek.
Műszaki részletek
Horogtípus
Ramshorn \/ dupla torok
Terhelési kapacitás
A 0. 5 tonnáig és 500 tonnától kezdve a testreszabási lehetőségek állnak rendelkezésre.
Anyag
Magas szilárdsági ötvözet acél (pl. 34crmov). Kovácsolt vagy öntött acél alternatívák is kínálnak.
Felszíni kezelés
Az opciók között szerepel az anti -korróziófesték, a horgaizálás vagy a tengeri és tengeri alkalmazások speciális bevonata.
Felső csatlakozás
Lehet kerek szem, menetes szár, vagy testreszabható, hogy megfeleljen a speciális rendszerkövetelményeknek.
Megfelelés
Az olyan szabványoknak megfelelően gyártják, mint például a DIN 15402, GB\/T, ASTM vagy ISO, az ügyfelek kérései szerint.
Anyag- és erő fokozat kiválasztási táblázata
|
Horogszabályok |
HOKOK ANYAGOS SZABADSÁGOK |
Erő fokozat |
Erő fokozat |
Erősségi fokozat (ek) |
Erő |
Erősségi fokozat (v) |
|
DIN szabvány |
EN 10025 - 3 - 2004 Európai szerkezeti acél szabvány - Rész: 3 Normalizált\/normalizált, hegeszthető finom szemcsés szerkezeti acélok EN 10083 - 3 - 2006 acélok oltáshoz és edzéshez - Rész: 3 műszaki kézbesítési feltételek az ötvözött acélokhoz |
S275N |
S355N |
S420N |
S500N |
34Crnimo6 |
|
GB\/T 10051. 1 - 2010 |
GB\/T 714 - 2008 szerkezeti acél hidakhoz JB\/T 6396 - 2006 Műszaki feltételek a nagy ötvözött szerkezeti acél kovácsoláshoz |
Q345QD¹ |
Q345QD¹ |
Q420QD² |
35crmo³ |
34cr2ni2mo⁴ |
Csak beszéljen velünk az anyagi igényeiről, és teljes mértékben testreszabhatjuk azt a különféle emelési műveletekhez fűződő konkrét igényeihez mind a megbízhatóság, mind a biztonság érdekében.
- 1, 2 - kovácsolási hőmérséklet: 1200 fok ~ 800 fok, normalizálva és edzés, alacsony ötvözött szerkezeti acélok, amelyek a jó hegeszthetőségről és a keménységről ismertek, amelyeket általában a nehéz daru alkatrészeknél használnak.
- 3 - kovácsolási hőmérséklet: 1200 fok ~ 850 fok, oltás és edzés, egy nagy szilárdságú és szilárdságú ötvözött acél, amely nagy terheléshez szükséges horgok készítésére alkalmas.
- 4, 5 - kovácsolási hőmérséklet: 1200 fok ~ 850 fok, oltás és edzés, ötvözött acélok kiváló kemény képességgel és fáradtságállósággal, ideális az igénylő alkalmazások igénylésére.
Viseljen ellenőrzési és biztonsági irányelveket
A hosszú távú teljesítmény és a biztonság védelme érdekében a rendszeres ellenőrzések kötelezőek:
Toroknyílás
Mérje meg a deformáció vagy a kiszélesedés észlelését. Ha a kopás meghaladja az eredeti méret 10 - 15% -át, akkor a csere ajánlott.
Szár és nyak
Ellenőrizze a fáradtság -repedéseket, a korrózió és a megnyúlást.
Sheave Wear (ha alkalmazható)
Azokban az esetekben, amikor a horog egy kavicsos rendszer része, ellenőrizze, hogy van -e kopás a kötélhornyban vagy a csapágyhibákban.
Az összes ellenőrzésnek be kell tartania az iparágot - elismert biztonsági irányelveket (pl. ASME B30.10 vagy DIN 15402), és megfelelően dokumentálni kell a nyomon követhetőség szempontjából.
Daru horog alkalmazások
Erősségének, egyensúlyának és sokoldalúságának köszönhetően a kettős daruhorgot alkalmazzák az ipari emelési forgatókönyvek széles spektrumán:
Hajógyártás és tengeri ipar
A hajógyárakban kiválóan alkalmas nagy szerkezeti blokkok, motoregységek és nehéz szakaszok emelésére, fokozott oldalsó stabilitást biztosítva.
Kikötői konténerkezelés
A portáldarukban vagy a konténer -kezelési rendszerekben használva stabilizálja a hevederek beállításait, amikor tartályokat vagy rakománymodulokat mozgat.
Acél malmok és öntödik
Nos - alkalmas az öntőformák, a lálak és a tuskák kezelésére, magas hőmérsékleti környezetben, gyakori emelési műveletekkel.
Nehéz építés és infrastruktúra
A lánctalpas darukban és toronydarukban használják az előregyártott beton, acélrácsok vagy hídszegmensek biztonságos emelésére.
Bányászati és energiaágazat
Telepítik a nagy mechanikus alkatrészek, generátorok és csővezeték -szakaszok felemelésére az energiaüzemekben vagy a nyitott bányákban.
Sín- és karbantartási udvarok
Segíti a hosszú alkatrészek és a többpontos emelkedés kezelését az összeszerelés, javítás vagy a sín cseréje során.
Testreszabási lehetőségek
Biztosítjuk az Ön működési igényeihez igazított daruhorga -specifikációkat:
- HORK GYAKORLATOK(pl. P - fokozat, V - fokozat) A specifikus szakítószilárdság és a fáradtság ellenálláshoz.
- Egyéni toroknyílás, szélesség és görbülethogy megfeleljen a felszerelés beállításának.
- Szár átmérő és hosszúság beállításaA meglévő kavicsos blokkokkal vagy dobszerelvényekkel való zökkenőmentes kompatibilitás érdekében.
- Különleges ötvözet és hőkezelési konfigurációkoffshore, korrozív vagy hőmérséklet -érzékeny környezetekhez.
Utána - Értékesítési támogatás
A dupla daru horog minden sorrendjével jár:
Telepítési támogatás
Útmutatás a horog beillesztéséhez a daru blokkjához vagy a Sheave rendszerhez.
01
Ellenőrzési kritériumok és karbantartási irányelvek
Biztosították a biztonságos és rendszeres használat biztosítása érdekében.
02
Alkatrészek rendelkezésre állása
Hosszú távú perselyek, tartócsapok vagy felső csatlakozók ellátása.
03
Nyomon követhetőség
Minden horgot egyedi sorozatszámmal jelölnek, és anyagi tanúsítványok és tesztjelentések kíséretében.
04
